Описание

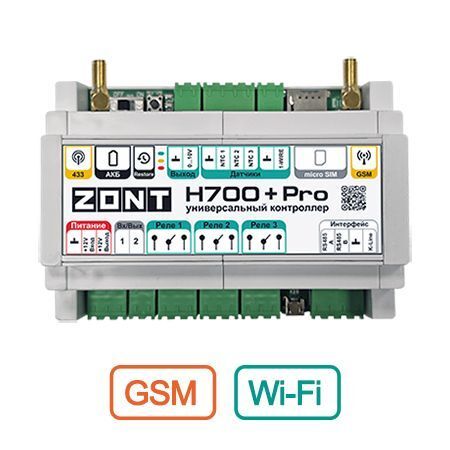

Универсальный контроллер для удаленного управления инженерной системой
• Управляет и автоматизирует системы отопления и ГВС
• Управляет 2 котлами релейно или по цифровой шине
• Управляет исполнительными устройствами – 3 релейных выхода, 2 универсальных входа/выхода, 1 аналоговый выход 0-10В
• Обеспечивает безопасность работы системы
• Оповещает при аварии котла и любых внештатных ситуациях
• Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
• Сокращает потребление энергоресурсов
Напряжение питания
Основное (от источника постоянного тока) 9-18 В
Резервное (встроенный АКБ) LIR 14500, напряжение 3,7 В; емкость 800 мА*ч
Потребляемая мощность не более 12 Вт
GSM-модем встроенный, поддерживает 2G. Частотный диапазон GSM-модема 800, 900, 1800, 1900 МГц. Канал передачи данных GSM-модема GPRS
Wi-Fi встроенный. Частотный диапазон 2,4 ГГц, 802.11 b/g/n
Поддерживаемые интерфейсы RS-485, 1-wire, K-Line
Поддерживаемые протоколы цифровых шин(через внешний адаптер)OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai
Управляемые выходы 3 шт. релейные,1 шт. аналоговый 0-10В
Универсальные входы/выходы 2 шт. (могут быть настроены как «открытый коллектор»)
Входы NTC 3 шт.
Датчики температуры, используемые для регулирования: Макс. количество 20 шт.
Тип:
Проводные аналоговые NTC и цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20
Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Датчики температуры, используемые для мониторинга: Макс. количество 40 шт.
Тип:
Проводные аналоговые NTC и цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20
Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Радиоканал 433 МГц (встроенный), 868 МГц (подключаемый через дополнительный радиомодуль ZONT МЛ-590)
Радиозоны Датчиков в одной зоне до 6-ти шт. Общее кол-во датчиков на частоте 868 MГц до 40 шт.
Рабочий интервал окружающих температур От -25 до +70 °С
Габаритные размеры 125 х 91 х 59 мм
Крепление на DIN рейку
• Управляет и автоматизирует системы отопления и ГВС
• Управляет 2 котлами релейно или по цифровой шине
• Управляет исполнительными устройствами – 3 релейных выхода, 2 универсальных входа/выхода, 1 аналоговый выход 0-10В
• Обеспечивает безопасность работы системы
• Оповещает при аварии котла и любых внештатных ситуациях
• Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
• Сокращает потребление энергоресурсов
Напряжение питания
Основное (от источника постоянного тока) 9-18 В
Резервное (встроенный АКБ) LIR 14500, напряжение 3,7 В; емкость 800 мА*ч
Потребляемая мощность не более 12 Вт
GSM-модем встроенный, поддерживает 2G. Частотный диапазон GSM-модема 800, 900, 1800, 1900 МГц. Канал передачи данных GSM-модема GPRS
Wi-Fi встроенный. Частотный диапазон 2,4 ГГц, 802.11 b/g/n
Поддерживаемые интерфейсы RS-485, 1-wire, K-Line
Поддерживаемые протоколы цифровых шин(через внешний адаптер)OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai
Управляемые выходы 3 шт. релейные,1 шт. аналоговый 0-10В
Универсальные входы/выходы 2 шт. (могут быть настроены как «открытый коллектор»)
Входы NTC 3 шт.
Датчики температуры, используемые для регулирования: Макс. количество 20 шт.
Тип:
Проводные аналоговые NTC и цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20
Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Датчики температуры, используемые для мониторинга: Макс. количество 40 шт.
Тип:
Проводные аналоговые NTC и цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20
Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Радиоканал 433 МГц (встроенный), 868 МГц (подключаемый через дополнительный радиомодуль ZONT МЛ-590)
Радиозоны Датчиков в одной зоне до 6-ти шт. Общее кол-во датчиков на частоте 868 MГц до 40 шт.
Рабочий интервал окружающих температур От -25 до +70 °С
Габаритные размеры 125 х 91 х 59 мм
Крепление на DIN рейку
Характеристики
Название модели
H700+
Бренд
ZONT
Страна производства
Россия
Количество в упаковке
1
Гарантия
1 год

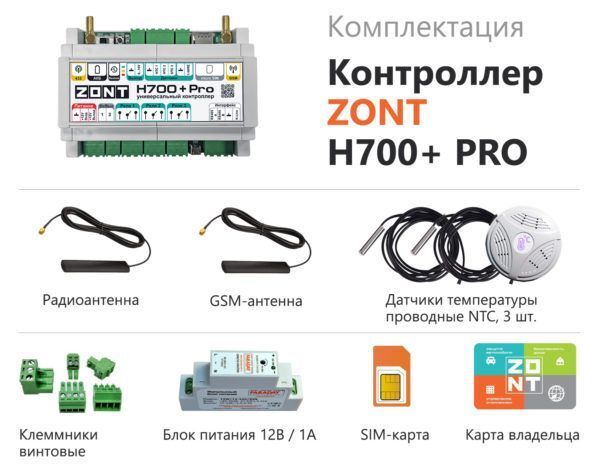

Комплектация
Контроллер - 1шт., Блок питания – 1шт., Антенна GSM/433МГц – 2шт., Датчик температуры ZONT МЛ-773(NTC) – 1шт., Датчик температуры проводной в гильзе(NTC) – 2шт., SIM-карта – 1шт.
Степень защиты
IP20
Диапазон рабочих температур, °С
-25...+70
