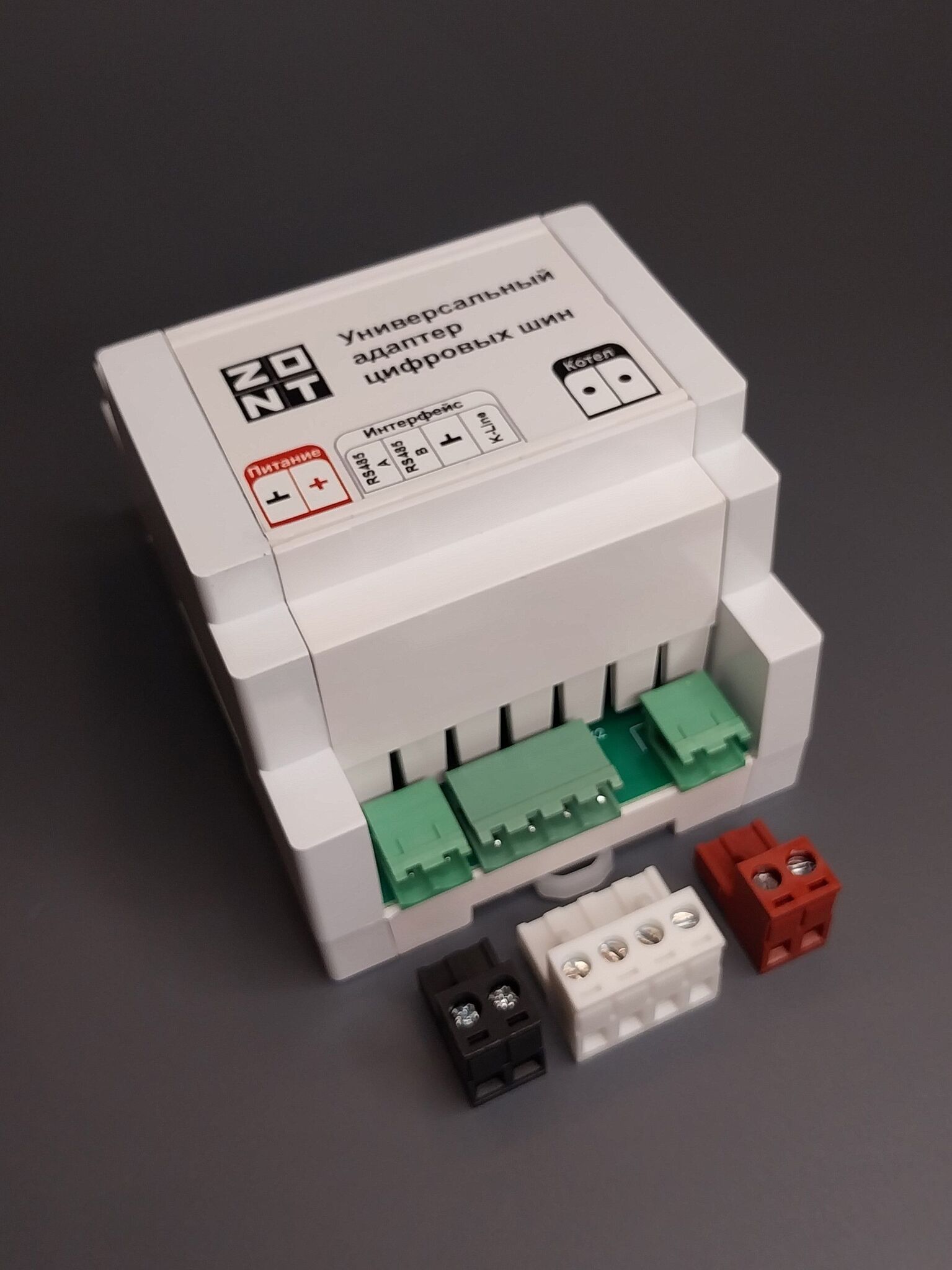

Универсальный адаптер цифровых шин (DIN), ZONT ML00005505

Универсальный адаптер цифровых шин предназначен для подключения термостатов и контроллеров ZONT к газовым и электрическим котлам, работающим по цифровым протоколам OpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien, Daesung

Ранее адаптеры выпускались в версии V.01. Однако, после выпуска версии V.02, был добавлен дополнительный протокол Daesung. Для отличия версий, адаптеры обозначались как V.01 и V.02.

На текущий момент все адаптеры выпускаются в версии V.02 однако, на упаковке не указывается версия адаптера.

Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:

• с котла считываются технические параметры его работы и сервисные установки;

• на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.

Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла.

Контролируются:

• фактическая температура теплоносителя;

• фактическая температура ГВС;

• сервисные значения диапазона работы котла на Отопление и ГВС;

• фактический уровень модуляции горелки;

• фактической значение давления теплоносителя;

• температура обратного потока;

• заданные значения температур теплоносителя и ГВС;

• признаки работы котла на отопление и ГВС.

Напряжение питания 10-28 В

Максимальный потребляемый ток 30 мА

Интерфейсы подключения к котлу OpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien, Daesung

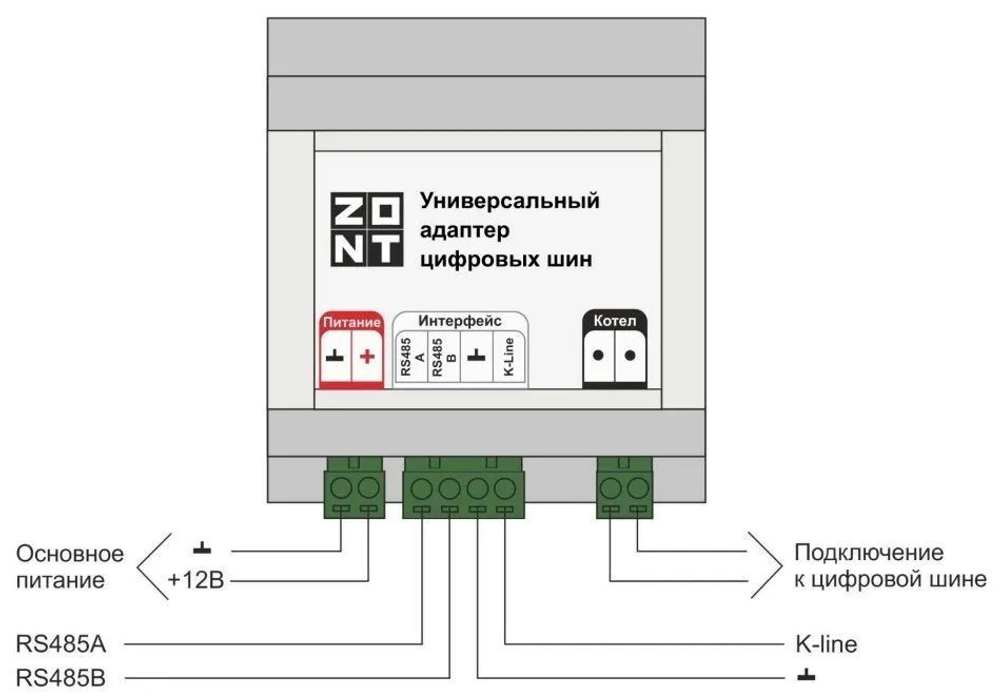

Интерфейс подключения к термостату или контроллеру K-Line, RS-485

Температурный диапазон работы от -30 до +55 °С

Время выхода на рабочий режим не более 5 сек

Средний срок службы 7 лет

Габаритные размеры 90,2 х 71 х 57,5 мм

Масса, не более 0,400 кг

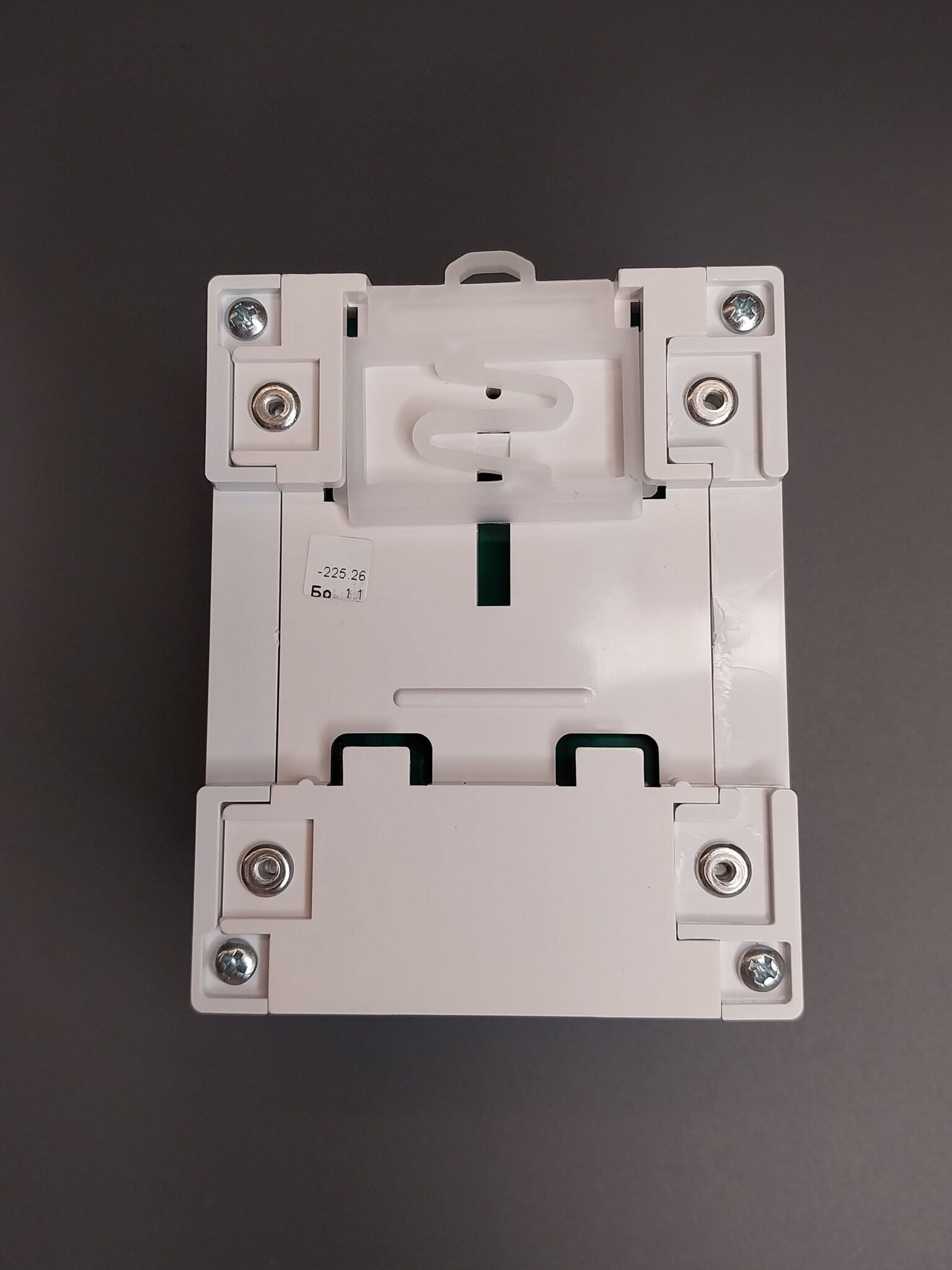

Крепление на DIN рейку

Подходит к устройствам:• ZONT SMART NEW• ZONT H-1V NEW• ZONT SMART 2.0• ZONT H-1V.02• ZONT H700+ PRO• ZONT H1000+ PRO• ZONT Н1500+ PRO• ZONT H2000+ PRO
