Описание

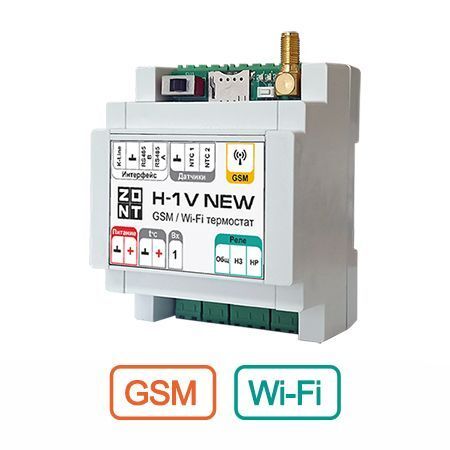

Обновленная версия легендарного термостата H-1V для газовых и электрических котлов
• Wi-Fi и GSM связь в одном приборе!
• Управляет котлом в режиме ПЗА и с ПИД-регулятором
• Управляет отоплением и ГВС по цифровому интерфейсу через внешний адаптер
• Контролирует радио- и проводные датчики различного назначения
• Остается на связи при отключении электроэнергии до 12 часов (резервная батарея)
• Сокращает потребление энергоресурсов (10 режимов, работа по расписанию)
• Крепится на любую поверхность и DIN-рейку
Основное питание внешний источник стабилизированного питания;
допустимое напряжение 10-28 В постоянного тока
Резервное питание встроенный аккумулятор LIR 14500— напряжение 3,7 В— емкость 800 мА*ч
Потребляемая мощность не более 6 Вт
Каналы связи Wi-Fi: основной, частотный диапазон 2,4 ГГц, 802.11 b/g/nGSM: резервный, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS
Поддерживаемые интерфейсы:
1-Wire порт для подключения проводных цифровых датчиков температуры типа DS (до 10 шт.) и ключей Touch Memory
K-Line обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств
RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств
Поддерживаемые цифровые протоколы котлов(через внешний адаптер) OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai
Релейный выход 1 шт., используется для релейного подключения котлакоммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А, коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
Аналоговый вход 1 шт., предназначен для контроля аналоговых сигналов от датчиков и устройств различного назначения, аналогового сигнала «Авария», снимаемого с выхода котла, команд управления от стороннего комнатного терморегулятора (термостата)
Аналоговые входы NTC 2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. в комплекте).
Характеристики Входа:
• входное напряжение 0-3,3 В;
• дискретность измерения 12 бит;
• погрешность 2 %;
• подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
Проводные датчики температуры Тип — аналоговые NTC (до 2 шт.), цифровые (до 10 шт.)
Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20
Беспроводные датчики температуры до 40 шт.Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Корпус пластиковый, с креплением на DIN-рейку
Габаритные размеры 90,2 х 71 х 57,5 мм
Вес брутто 0,2 кг
Класс защиты IP20 по ГОСТ 14254-2015
Диапазон рабочих температур минус 25 ⁰С — плюс 70 ⁰С
Максимально допустимая относительная влажность 85 %
• Wi-Fi и GSM связь в одном приборе!
• Управляет котлом в режиме ПЗА и с ПИД-регулятором
• Управляет отоплением и ГВС по цифровому интерфейсу через внешний адаптер
• Контролирует радио- и проводные датчики различного назначения
• Остается на связи при отключении электроэнергии до 12 часов (резервная батарея)
• Сокращает потребление энергоресурсов (10 режимов, работа по расписанию)
• Крепится на любую поверхность и DIN-рейку
Основное питание внешний источник стабилизированного питания;
допустимое напряжение 10-28 В постоянного тока
Резервное питание встроенный аккумулятор LIR 14500— напряжение 3,7 В— емкость 800 мА*ч
Потребляемая мощность не более 6 Вт
Каналы связи Wi-Fi: основной, частотный диапазон 2,4 ГГц, 802.11 b/g/nGSM: резервный, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS
Поддерживаемые интерфейсы:
1-Wire порт для подключения проводных цифровых датчиков температуры типа DS (до 10 шт.) и ключей Touch Memory
K-Line обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств
RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств
Поддерживаемые цифровые протоколы котлов(через внешний адаптер) OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai
Релейный выход 1 шт., используется для релейного подключения котлакоммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А, коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
Аналоговый вход 1 шт., предназначен для контроля аналоговых сигналов от датчиков и устройств различного назначения, аналогового сигнала «Авария», снимаемого с выхода котла, команд управления от стороннего комнатного терморегулятора (термостата)
Аналоговые входы NTC 2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. в комплекте).
Характеристики Входа:
• входное напряжение 0-3,3 В;
• дискретность измерения 12 бит;
• погрешность 2 %;
• подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
Проводные датчики температуры Тип — аналоговые NTC (до 2 шт.), цифровые (до 10 шт.)
Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20
Беспроводные датчики температуры до 40 шт.Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Корпус пластиковый, с креплением на DIN-рейку
Габаритные размеры 90,2 х 71 х 57,5 мм
Вес брутто 0,2 кг
Класс защиты IP20 по ГОСТ 14254-2015
Диапазон рабочих температур минус 25 ⁰С — плюс 70 ⁰С
Максимально допустимая относительная влажность 85 %
Характеристики
Название модели
ZONT-H1V
Бренд
ZONT
Страна производства
Россия
Количество в упаковке
1
Гарантия
1 год

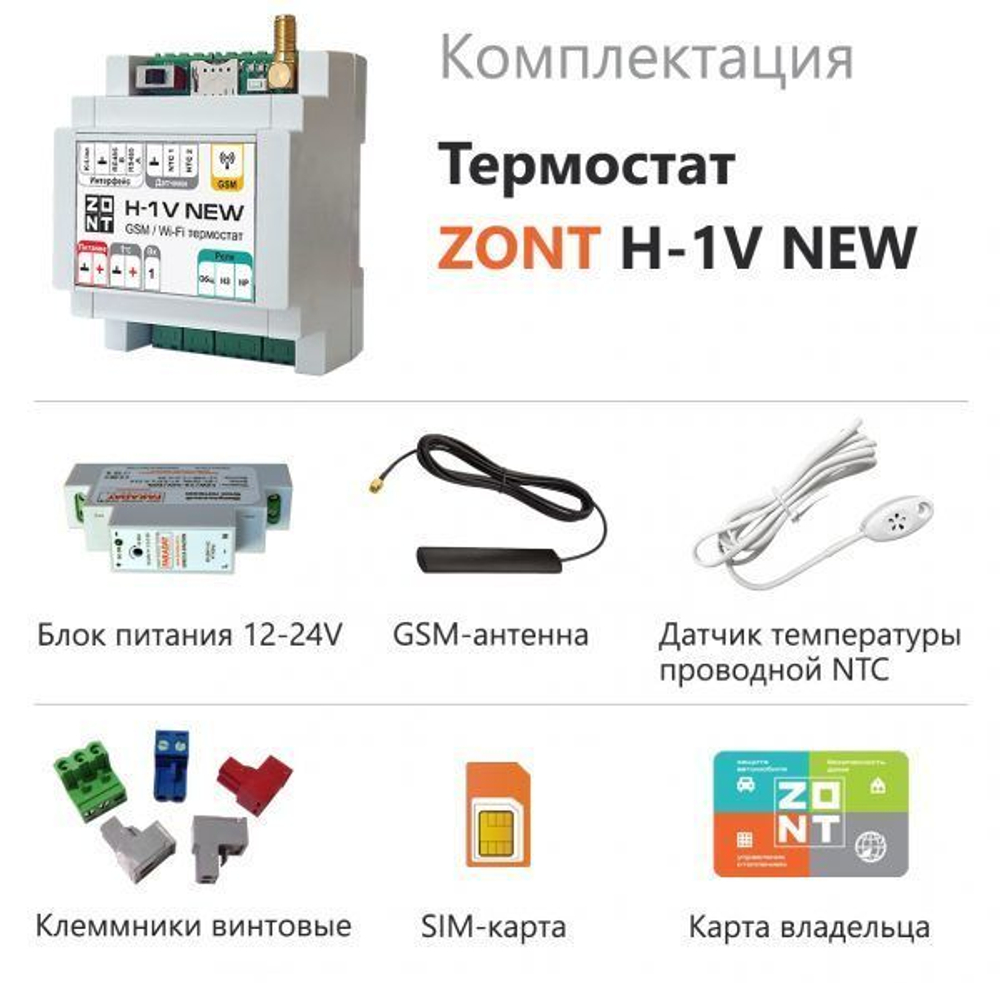

Комплектация
Термостат - 1шт., Блок питания - 1шт., Антенна GSM диапазона - 1шт., Датчик температуры NTC - 1шт., Винтовые клеммники, комплект - 1шт., SIM-карта - 1шт., Регистрационная пластиковая карта - 1шт., Паспорт изделия - 1шт.
Диапазон рабочих температур, °С
-25...+70
