Описание

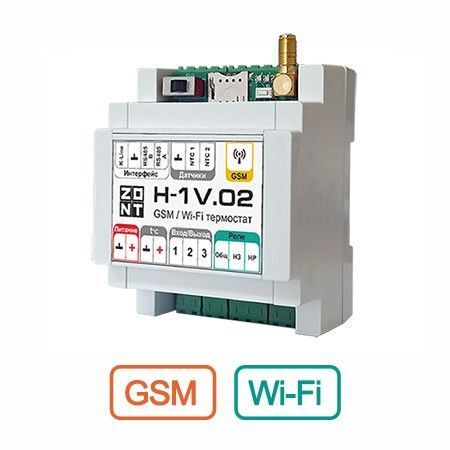

Отопительный контроллер для газовых и электрических котлов
• GSM и Wi-Fi связь в одном приборе!
• Управление отоплением и ГВС (цифровые интерфейсы)
• Управление 2 котлами (ПЗА и ПИД-регулирование)
• 1 релейный выход
• 3 универсальных входа/выхода
• Функции «Антилегионелла», «Антизамерзание», «Лето»
• Предустановленные конфигурации и режимы
• Возможность подключения 3 радиомодулей и до 135 датчиков
• Работа с погодным сервером
• Дистанционный контроль датчиков различного назначения
• Сохранение связи при отключении электроэнергии до 12 ч. (резервная батарея)
• Крепление на DIN-рейку
Основное питание: внешний источник стабилизированного питания напряжением 10 — 28 В постоянного тока
Резервное питание встроенный аккумулятор LIR 14500— напряжение 3,7 В— емкость 800 мА*ч
Потребляемая мощность не более 6 Вт
Поддерживаемые интерфейсы 1-Wire: порт для подключения проводных цифровых датчиков температуры (до 15 шт.) и ключей Touch Memory K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств
Поддерживаемые цифровые протоколы котлов(через внешний адаптер) OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai
Универсальные входы/выходы 3 шт., могут использоваться как аналоговый вход или выход типа «открытый коллектор», входное напряжение 0 — 30 В, дискретность измерения 12 бит, погрешность 2%, подтяжка к цепи плюс 3,3 В через резистор 100 КОм
Релейный выход 1 шт., используется для релейного подключения котла или электрического прибора не подключен к цепям питаниям контроллера (выход типа “сухой контакт”)
Коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А
Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
Аналоговые входы 2 шт., предназначены для подключения аналогового датчика температуры NTC. Характеристики Входа:
• входное напряжение 0-3,3 В;
• дискретность измерения 12 бит;
• погрешность 2 %;
• подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
Проводные датчики температуры до 15 шт. для управления
Тип — аналоговые NTC, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20
Беспроводные датчики температуры до 120 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785 Корпус пластиковый, с креплением на DIN-рейку
Габаритные размеры 90,2 х 71 х 57,5 мм
Вес брутто не более 0,5 кг
Класс защиты IP20 по ГОСТ 14254-2015
Диапазон рабочих температур минус 25 ⁰С — плюс 70 ⁰С
Максимально допустимая относительная влажность 85 %
• GSM и Wi-Fi связь в одном приборе!
• Управление отоплением и ГВС (цифровые интерфейсы)
• Управление 2 котлами (ПЗА и ПИД-регулирование)
• 1 релейный выход
• 3 универсальных входа/выхода
• Функции «Антилегионелла», «Антизамерзание», «Лето»
• Предустановленные конфигурации и режимы
• Возможность подключения 3 радиомодулей и до 135 датчиков
• Работа с погодным сервером
• Дистанционный контроль датчиков различного назначения
• Сохранение связи при отключении электроэнергии до 12 ч. (резервная батарея)
• Крепление на DIN-рейку
Основное питание: внешний источник стабилизированного питания напряжением 10 — 28 В постоянного тока
Резервное питание встроенный аккумулятор LIR 14500— напряжение 3,7 В— емкость 800 мА*ч
Потребляемая мощность не более 6 Вт
Поддерживаемые интерфейсы 1-Wire: порт для подключения проводных цифровых датчиков температуры (до 15 шт.) и ключей Touch Memory K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств
Поддерживаемые цифровые протоколы котлов(через внешний адаптер) OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai
Универсальные входы/выходы 3 шт., могут использоваться как аналоговый вход или выход типа «открытый коллектор», входное напряжение 0 — 30 В, дискретность измерения 12 бит, погрешность 2%, подтяжка к цепи плюс 3,3 В через резистор 100 КОм
Релейный выход 1 шт., используется для релейного подключения котла или электрического прибора не подключен к цепям питаниям контроллера (выход типа “сухой контакт”)
Коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А
Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
Аналоговые входы 2 шт., предназначены для подключения аналогового датчика температуры NTC. Характеристики Входа:
• входное напряжение 0-3,3 В;
• дискретность измерения 12 бит;
• погрешность 2 %;
• подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
Проводные датчики температуры до 15 шт. для управления
Тип — аналоговые NTC, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20
Беспроводные датчики температуры до 120 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785 Корпус пластиковый, с креплением на DIN-рейку
Габаритные размеры 90,2 х 71 х 57,5 мм
Вес брутто не более 0,5 кг
Класс защиты IP20 по ГОСТ 14254-2015
Диапазон рабочих температур минус 25 ⁰С — плюс 70 ⁰С
Максимально допустимая относительная влажность 85 %
Характеристики
Название модели
H-1V.02
Бренд
ZONT
Страна производства
Россия
Количество в упаковке
1
Гарантия
1 год
Комплектация

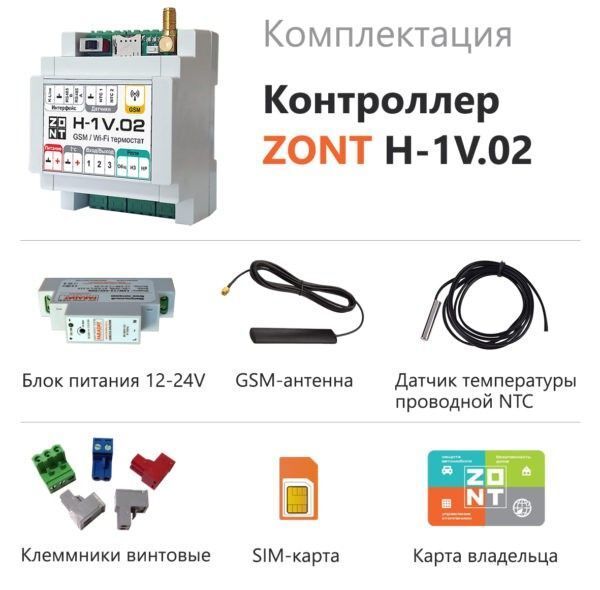

Контроллер - 1шт., Блок питания - 1шт., Антенна GSM диапазона - 1шт., Датчик температуры NTC - 1шт., Винтовые клеммники, комплект - 1шт., SIM-карта - 1шт., Регистрационная пластиковая карта - 1шт., Паспорт изделия - 1шт.
Степень защиты
IP20
Диапазон рабочих температур, °С
-25...+70
