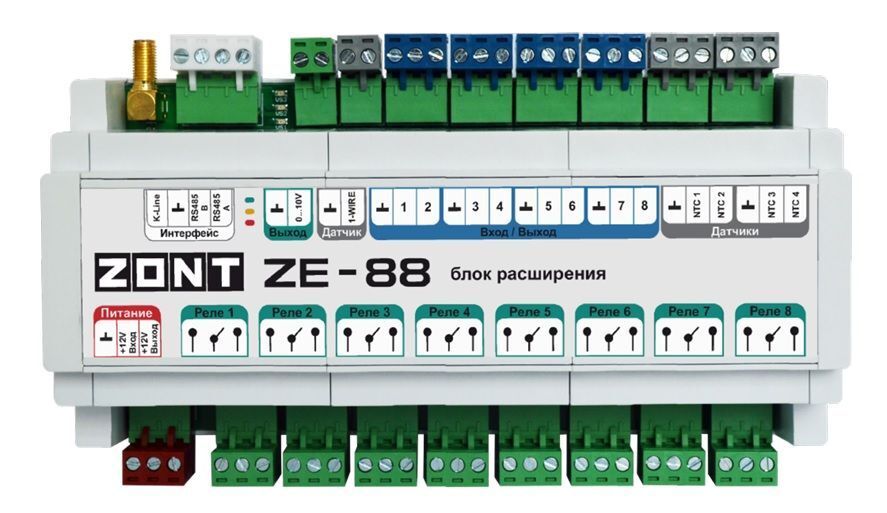

Модуль расширения ZE-88, Zont ML00005693

Предназначен для увеличения числа Входов/Выходов универсальных контроллеров.

Обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line

Контролирует состояние охранных и информационных датчиков различного назначения Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры

Управляет работой релейных и универсальных выходов

Поддерживает подключение дополнительных цифровых устройств

Подходит к приборам:

• ZONT H1000+ PRO

• ZONT H1500+ PRO

• ZONT H2000+ PRO

Напряжение питания 9-18 В от источника постоянного тока (в комплект не входит)

Поддерживаемые интерфейсы RS-485, K-Line, 1-wire

Управляемые выходы:

Релейные – 8шт.

• коммутируемое напряжение постоянного тока (максимальное) – 30 В, максимальный ток коммутации 7 А;

коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А.

Аналоговый 0-10В – 1шт.

Универсальные входы/выходы – 8шт. (могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»)

Характеристики Входа:

• входное напряжение 0-30 В;

• дискретность измерения 12 бит;

• погрешность не более 2%;

• подтяжка к цепи плюс 3,3 В через резистор 100 КОм.

Характеристики Выхода:

• максимальный ток каждого выхода – не более 100 мА, напряжение не более 30 В;

• суммарный ток выходов не должен превышать 350 мА; сопротивление во включенном состоянии – не более 10 Ом.

Входы NTC – 4шт.

Проводные цифровые датчики температуры тип — DS18S20, DS18B20.

Внимание — неоригинальные датчики могут не работать

Рабочий интервал окружающих температур: От минус 25 до плюс 50 °С

Габаритные размеры, мм: 180 х 90 х 60

Корпус, крепление: Пластиковый, на DIN рейку
