Описание
Термостатические смесительные клапаны серий VTA320 и VTA520 — оптимальное решение для бытовых систем горячего водоснабжения (ГВС), где критически важна функция защиты от ожогов. Подходят для линейных применений в связке с другими устройствами контроля температуры на точках водоразбора.
Ключевые области применения
- Бытовые системы ГВС (с циркуляцией HWC и без неё).
- Системы напольного отопления (площадь до 50 м²).
- Точки водоразбора с требованиями к температурной стабильности и защите от ожогов.
Конструктивные особенности
- Асимметричное направление потока — оптимизировано для корректной работы в типовых схемах ГВС.
- Защитная крышка — предотвращает несанкционированную перенастройку.
- Функция защиты от ожогов — автоматически прекращает подачу горячей воды при прекращении подачи холодной.
Варианты исполнения
| Модель | Тип соединения | Особенности комплектации |
|---|---|---|
| VTA321 | Внутренняя резьба | Базовая комплектация |
| VTA322 / VTA522 | Внешняя резьба | Базовая комплектация |
| VTA323 | Компрессионные фитинги | Базовая комплектация |
| VTA522* / VTA523 | Внешняя резьба / компрессионные фитинги | Комплект переходников (3 фитинга) + 2 обратных клапана (упрощают монтаж и обслуживание) |
Допустимые теплоносители
- Питьевая вода.
- Вода с незамерзающими жидкостями (гликоль ≤ 50 % состава).
Стабильность температуры
- VTA320: отклонение температуры не более 2 °C
Условия: постоянное давление холодной/горячей воды, расход ≥ 4 л/мин.
Минимальная разница температур (вход горячей / выход смешанной): 10 °C. - VTA520: отклонение температуры не более 4 °C
Условия: постоянное давление холодной/горячей воды, расход ≥ 9 л/мин.
Минимальная разница температур (вход горячей / выход смешанной): 10 °C.
Технические параметры
| Параметр | Значение |
|---|---|
| Класс давления | PN 10 |
| Рабочее давление | 1,0 МПа (10 бар) |
| Перепад давления (смешивание) | макс. 0,3 МПа (3 бар) |
| Макс. температура теплоносителя | VTA320/VTA520: 95 °C |
| VTA520 (временно): 100 °C | |
| Материал корпуса | Коррозионностойкая латунь (DZR), соответствует PED 2014/68/EU, ст. 4.3 |
Характеристики
Бренд
ESBE
Тип товара
Смесительный термостатический клапан
Название модели

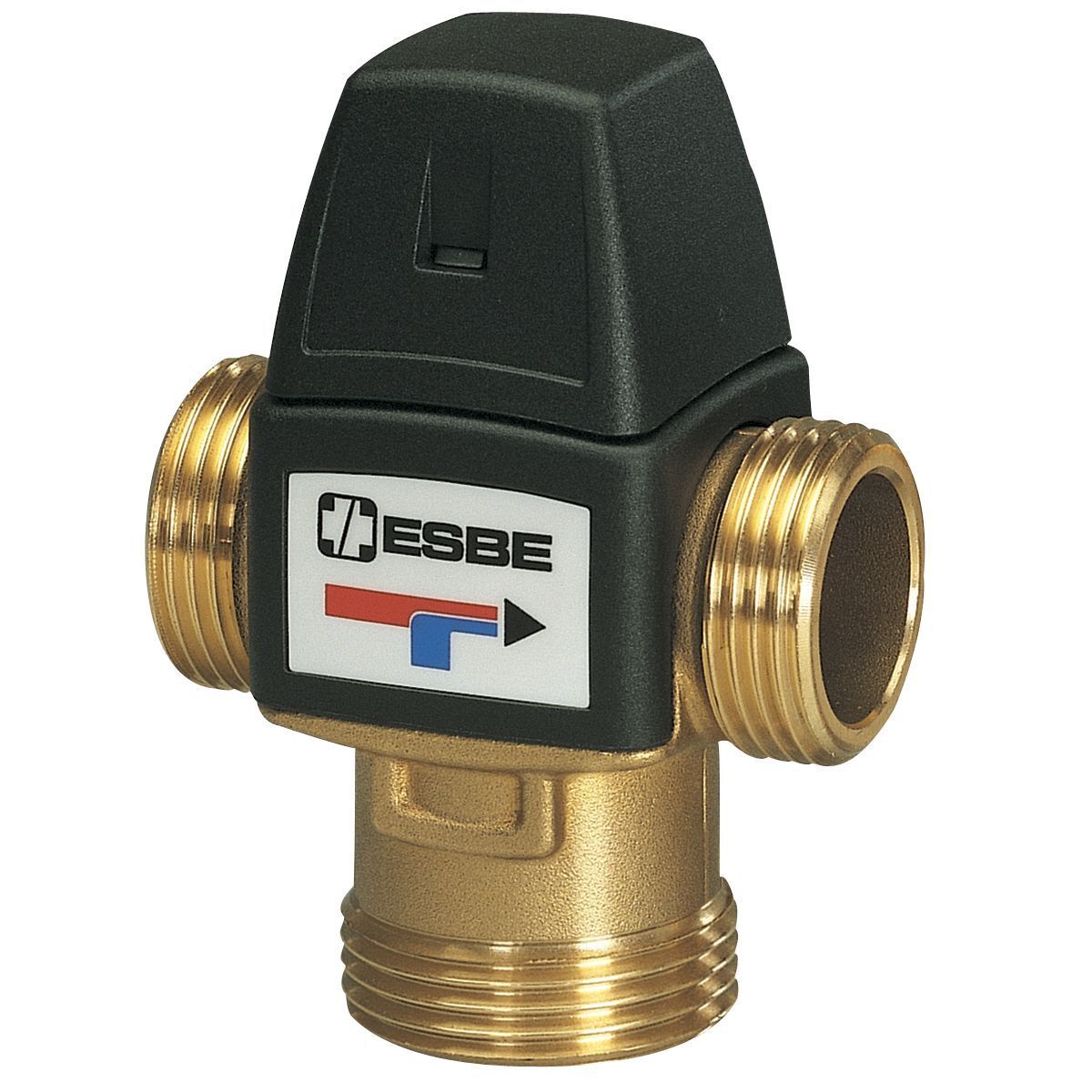

VTA322
Страна производства
Швеция
Максимальное давление, бар
10
Максимальная рабочая температура, °С
95
Количество в упаковке
1
Гарантия
1 год
Комплектация
Клапан термостатический смесительный - 1шт.
Материал
Латунь
