Описание
На объектах с многоконтурной системой отопления для увеличения аппаратных возможностей Регулятора ZONT Climatic 1.3 применяются специальные блоки расширения ZONT EX-77. Максимальное количество подключаемых блоков к регулятору – 6. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic 1.3, может включать до 16 управляемых контуров.
Обмен данными БР с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.
Подключение блока расширения ZONT EX-77 к регулятору ZONT Climatic 1.3 увеличивает систему отопления на 2 управляемых прямых/смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.
Блок расширения имеет 6 релейных входов. Они используются для прямого управления различными исполнительными механизмами.
Цифровые датчики температуры. Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic 1.3 реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры. Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования БР, к которому эти датчики подключены. 2 входа могут быть использованы для подключения датчиков NTC.
Напряжение питания
Основное 9-16 В от источника постоянного тока
Резервное опционально от внешнего АКБ 12V / 7 А/h
Поддерживаемые интерфейсы USB 2.0,1-wire, RS-485, K-line
Релейные входы 6 шт.
Максимальный ток одного реле – не более 2 А
Суммарный ток потребителей – не более 5 А
Выходы реле для насосов и сервоприводов силовые, рассчитаны на напряжение 220 В
Проводные цифровые датчики температуры до 20-ти шт. тип — DS18S20, DS18B20
Внимание — не оригинальные датчики могут не работать
Рабочий интервал окружающих температур От минус 25 до плюс 50 °С
Габаритные размеры, мм 150х130х30
Корпус, крепление Пластиковый, на любую поверхность и DIN рейку
Обмен данными БР с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.
Подключение блока расширения ZONT EX-77 к регулятору ZONT Climatic 1.3 увеличивает систему отопления на 2 управляемых прямых/смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.
Блок расширения имеет 6 релейных входов. Они используются для прямого управления различными исполнительными механизмами.
Цифровые датчики температуры. Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic 1.3 реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры. Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования БР, к которому эти датчики подключены. 2 входа могут быть использованы для подключения датчиков NTC.
Напряжение питания
Основное 9-16 В от источника постоянного тока
Резервное опционально от внешнего АКБ 12V / 7 А/h
Поддерживаемые интерфейсы USB 2.0,1-wire, RS-485, K-line
Релейные входы 6 шт.
Максимальный ток одного реле – не более 2 А
Суммарный ток потребителей – не более 5 А
Выходы реле для насосов и сервоприводов силовые, рассчитаны на напряжение 220 В
Проводные цифровые датчики температуры до 20-ти шт. тип — DS18S20, DS18B20
Внимание — не оригинальные датчики могут не работать
Рабочий интервал окружающих температур От минус 25 до плюс 50 °С
Габаритные размеры, мм 150х130х30
Корпус, крепление Пластиковый, на любую поверхность и DIN рейку
Характеристики
Название модели
EX-77
Бренд
ZONT
Страна производства
Россия
Количество в упаковке
1
Гарантия
1 год

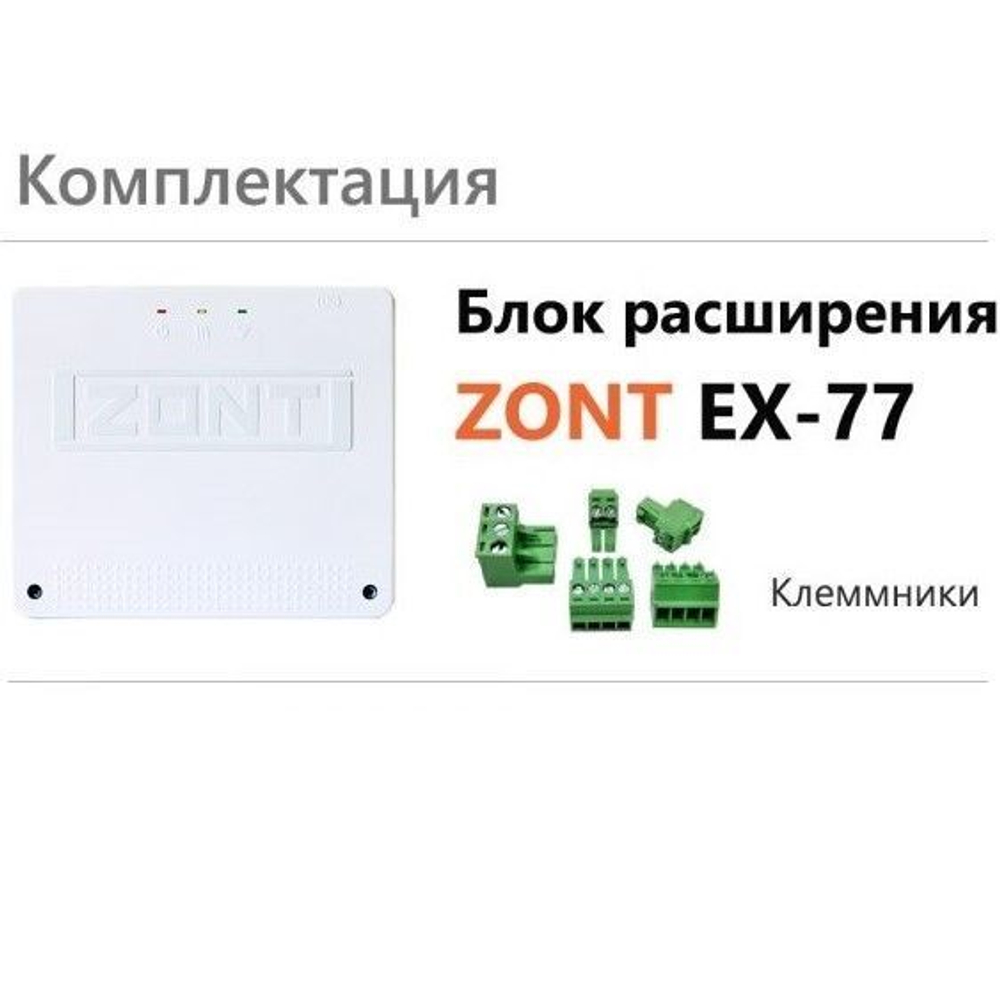

Комплектация
Блок расширения для ZONT Climatic 1.3 - 1шт. Набор клеммников – 1шт., Паспорт изделия - 1шт.
Степень защиты
IP20
Диапазон рабочих температур, °С
-25...+50
