Шаг 1. Определите ключевые параметры системы
Перед подбором реле соберите следующие данные:
- Давление срабатывания (уставка) — значение давления, при котором реле должно сработать (включить или выключить оборудование). Например, аварийный насос должен включиться при давлении 1,2 МПа.
- Максимальное давление в системе — пиковые значения давления, которые могут возникать в системе. Например, давление может достигать 2,5 МПа.
- Давление возврата — уровень давления, до которого оно должно снизиться, чтобы реле вернулось в исходное состояние. Например, насос должен работать, пока давление не упадёт до 1,0 МПа.
Шаг 2. Подберите модель реле по давлению срабатывания
Выберите модель реле РД‑2Р, в диапазоне регулировки которой есть нужное вам давление срабатывания.
Пример:
- Нужно, чтобы реле срабатывало при 1,2 МПа.
- Подходит модель РД‑2Р‑1,6 МПа — она позволяет настраивать давление срабатывания в диапазоне от 0,5 до 1,6 МПа.
- 1,2 МПа входит в этот диапазон — модель подходит.
Шаг 3. Проверьте, выдержит ли реле максимальное давление в системе
Убедитесь, что максимальное рабочее давление выбранной модели выше, чем пиковые значения в вашей системе.
Для моделей с давлением срабатывания до 1 МПа включительно - максимальное давление 1,6 МПа.
Для моделей с давлением срабатывания от 1,6 МПа и выше - максимальное давление 3,5 МПа.
Пример:
- В системе давление может достигать 2,5 МПа.
- Для модели РД‑2Р‑1,6 МПа максимальное давление — 3,5 МПа.
- 3,5 МПа больше, чем 2,5 МПа — реле справится с пиковыми нагрузками и имеет запас прочности.
Шаг 4. Рассчитайте и проверьте дифференциал (зону возврата)
Дифференциал — это разница между давлением срабатывания и давлением возврата. Он определяет, насколько должно снизиться давление, чтобы реле вернулось в начальное состояние.
- Посчитайте, какое значение дифференциала вам нужно.
- Сравните его с диапазоном регулировки дифференциала для выбранной модели.
Пример:
- Давление срабатывания — 1,2 МПа, давление возврата — 1,0 МПа.
- Разница между ними — 0,2 МПа (1,2 МПа − 1,0 МПа = 0,2 МПа). Это и есть требуемый дифференциал.
- У модели РД‑2Р‑1,6 МПа дифференциал можно регулировать в пределах от 0,1 до 0,4 МПа.
- 0,2 МПа попадает в этот диапазон — настройку можно выполнить.
Шаг 5. Настройте реле РД‑2Р после монтажа
Выполните две регулировки:
- Настройка давления срабатывания:
- Найдите на верхней крышке реле винт с маркировкой «Давление».
- Вращая винт, установите по шкале нужное значение давления срабатывания. В примере это 1,2 МПа.
- Настройка дифференциала:
- Найдите винт с маркировкой «Дифференциал».
- Установите по шкале рассчитанное значение дифференциала. В примере — 0,2 МПа.
Шаг 6. Подключите контакты реле

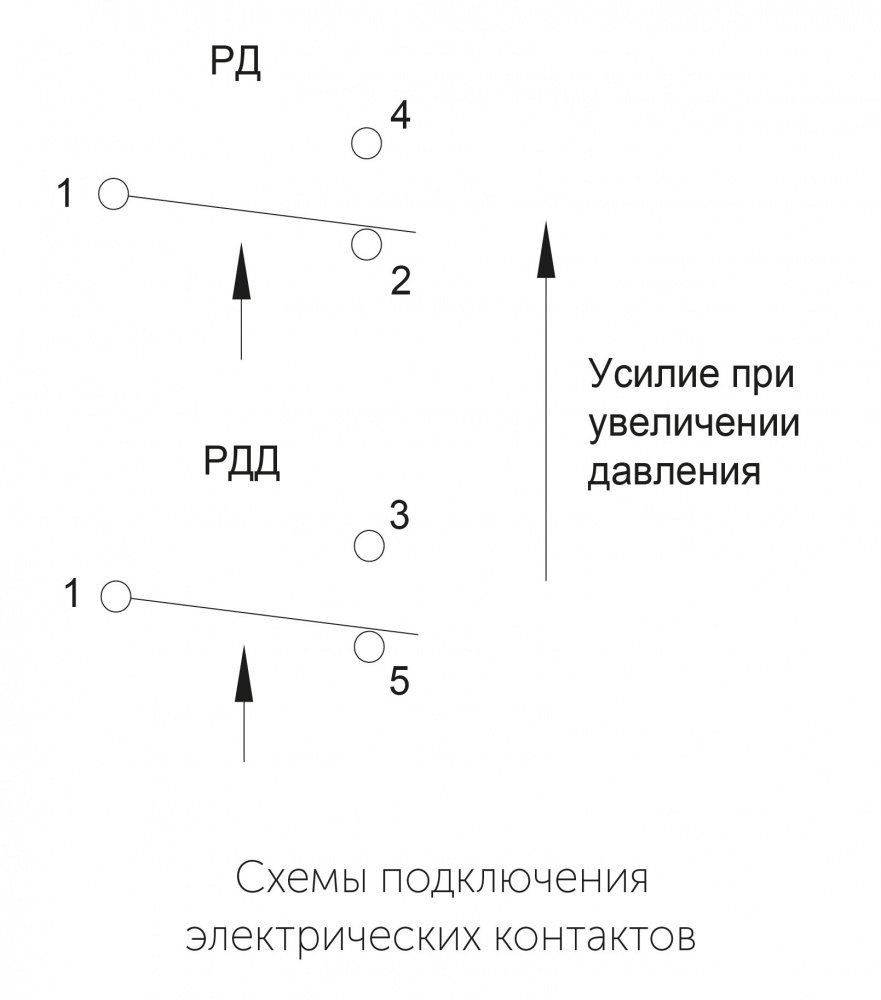

- Найдите на корпусе реле контактную группу (она расположена справа). Схема контактов есть на наклейке на задней стороне корпуса.
- Разберитесь в назначении контактов:
- Контакт № 1 — общий.
- Контакт № 4 (или 3) — нормально разомкнут (НР).
- Контакт № 2 (или 5) — нормально замкнут (НЗ).
- Подключите реле в разрыв фазы:
- Один конец фазового провода подсоедините к контакту № 1.
- Второй конец фазового провода подключите к контакту № 4 (3) или № 2 (5) — выбор зависит от того, как должна работать цепь:
- Если нужно, чтобы цепь была замкнута при давлении ниже уставки, используйте контакты 1 и 2 (5).
- Если нужно, чтобы цепь была разомкнута при давлении ниже уставки, используйте контакты 1 и 4 (3).
Как работают контакты
- Пока давление ниже уставки (меньше 1,2 МПа в примере): замкнуты контакты 1 и 2 (5), разомкнуты — 1 и 4 (3).
- Когда давление достигает уставки (1,2 МПа): контакты 1 и 2 (5) размыкаются, а контакты 1 и 4 (3) замыкаются.
- Когда давление падает до уровня возврата (1,0 МПа): реле возвращается в исходное положение — контакты 1 и 2 (5) снова замыкаются, а 1 и 4 (3) размыкаются.
Отличия реле РД и РДД
Реле давления (РД)
- Срабатывает, когда достигается заданное абсолютное давление в системе.
- Позволяет регулировать дифференциал — настраивать разницу между давлением срабатывания и возврата.
Реле дифференциального давления (РДД)
- Срабатывает при достижении заданной разницы давлений между двумя штуцерами (верхним и нижним).
- Уставку можно регулировать: поворачивать колесо по часовой стрелке, чтобы уменьшить уставку, и против часовой стрелки, чтобы увеличить.
- Дифференциал не регулируется — он фиксированный и зависит от модели реле.
